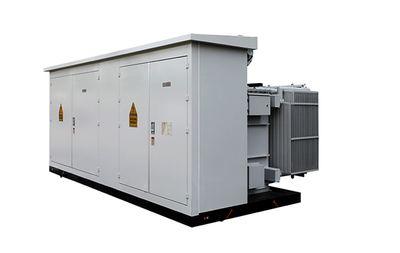

YB-10/31.5kV系列風電/光伏華式箱變是華辰電氣充分結合風電/光伏美式箱變小型化及歐式箱變能實現配電自動化要求等優點而自行研發的一款新穎風電/光伏專用的變電站產品。產品集升壓變壓器（軸向雙分裂器身變壓器）、高壓真空開關、避雷器、智能型低壓真空斷路器及相應輔助配套設備于一體，將風力(光伏)發電裝置發出的690V（270V）電壓升高到35kV電壓等級后，經電纜線路輸出電能，是風電（光伏）發電系統專用的理想配套設備；它是一種將來自光伏并網逆變器0.27kV或0.315kV電壓經過升壓變壓器升高到10kV或35kV后，經過10kV或35kV線路向上輸出電能的專用配電設施，是光伏發電系統的理想配套設備。
◎適用范圍：風力發電場、光伏電站
1）適用于海拔3500米及以下；
2）結構緊湊、小型化，同容量產品（1600kVA以下）的占地面積僅為歐式箱變的58%；
3）主要發熱元件(變壓器本體)放置戶外，其余電器均放置在防護等級IP54的金屬箱體內;
4）高壓單元三種方案可選：真空負荷開關-熔斷器組合電器、真空斷路器或C-GIS；
5）安裝有瓦斯繼電器，具有輕瓦斯告警、重瓦斯保護，對系統進行瓦斯保護；
6）防雨雪、防沙塵、防腐、全封閉，具備長期戶外使用的條件；
7）全站智能化設計，保護系統采用變電站微機綜合自動化裝置，可實現“四遙”功能；
8）可以按設計院要求，承擔各種容量的非標設計及生產，幫用戶節省投資。
◎產品特點：
◎變電站結構緊湊、占地面積小，散熱器外置，散熱效果更好；
◎變電站采用新式變壓器系列技術、結構合理、穩定可靠。·變壓器油作為10KV或35KV側高壓元件的絕緣介質，大幅縮短可靠距離；
◎油箱采用全封閉結構，使油和大氣隔絕，大大降低了氧化過程和水汽的介入，提高了系統設備的穩定性、可靠性和穩定性，同時，使用片式散熱器，拆裝方便、維護簡單。
◎箱體采用特殊噴丸工藝處理，具有良好的防腐、防暴曬能力，能有效抵御風沙的侵蝕；
◎低壓側采用國內新智能型斷路器、塑殼空氣開關、分段能力高，保護性能好；
◎變壓器油箱可裝設帶通訊接口的壓力表及溫度計，負荷開關可加裝行程開關，實現對變壓器進行遠程監控、操作及維護；
◎箱體采用全密封設計，防護等級可達到IP54。
