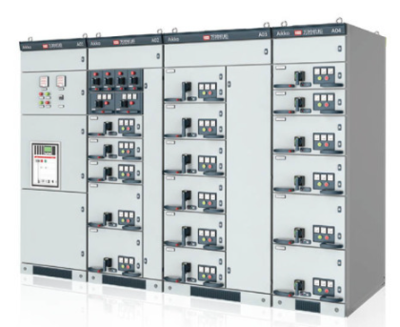

產品概述
本裝置是一種標準模塊組裝的組合式低壓抽出式開關柜、固定分隔式開關柜。適用于交流50-60Hz、額定工作電壓660V及以下的供電系統,用于發電、輸電、配電、能量轉換和電能消耗設備的控制。
產品特點
結構緊湊:引進瑞士ABB的先進技術,合理優化結構,以較小的空間容納較多的功能單元。
結構互換性強:柜體采用25mm為模數的C型材,能滿足各種結構形式、防護等級及使用環境的要求。
標準模塊設計:分別組成保護、操作、轉換、控制、調節、測定、指示等標準單元,用戶根據需要任意組裝,由200多種組裝組件組成不同方案的柜架結構和抽屜單元或固定分隔單元。
安全性:采用高強度的阻燃型工程塑料組件,使其安全性能更加可靠。
技術性能高:主要參數達到國際先進技術水平。
壓縮場地:三化程度高,可大大壓縮儲存、運輸和預制件占用場地。
裝配方便:不需要復雜和特殊的工具。
正常使用條件
◎周圍空氣溫度:最高溫度+40℃,最低溫度一5℃,并且24h內平均溫度不得高于+35℃;
◎環境溫度:最高溫度為+40℃時≤50%,在較低溫度時允許有較大的相對濕度,如+20℃時為≤90%,設備在高于上述環境溫度時,應考慮降容運行,應考慮到由于溫度的變化可能會偶然產生凝露的影響;
◎海拔高度:設備安裝場所為海拔高度不超過2000m的室內;如設備安裝在高于2000m以上,設備應相應降容運行;
◎周圍空氣:應不受腐蝕性或可燃氣體等明顯污染;
◎運輸和儲存溫度:—25℃-+55℃的范圍之內,在短時間內可達70℃,在這些極限溫度下,裝置不能遭受任何不可恢復的損傷;
◎無劇烈震動。
以上條件不能滿足時,由用戶和制造商協商解決;當本裝置用于海上石油鉆采平臺和核電站,應另行簽訂技術協議。
技術參數
◎產品外形
a. 受電柜及聯絡柜
| 主母線轉接柜 | 受電柜及聯絡柜 |
高(mm) | 2200 | 2200 |
寬(mm) | 400 | 600 800 1000 |
深(mm) | 800 1000 | 800 1000 |
b.動力中心(PC)柜
| 2臺斷路器 | 3臺斷路器 |
高(mm) | 2200 | 2200 |
寬(mm) | 800 1000 | 800 1000 |
深(mm) | 800 1000 | 800 1000 |
備注 | 2000A及以下載流量且體積較小的框架斷路器 | 2000A及以下載流量且體積較小的框架斷路器 |
c.電動機控制中心(MCC)柜及電容補償柜
| MCC柜 | 電容補償柜 |
高(mm) | 2200 | 2200 |
寬(mm) | 600 | 800 | 1000 | 600 800 1000 |
深(mm) | 1000,800 | 1000,800 | 1000,800,600 | 800 1000 600 |
◎技術參數
項目 | 單位 | 技術參數 |
過電壓類別 |
| Ⅳ |
額定工作電壓(Ue) | V | 380 |
額定絕緣電壓(Ui) | V | 660 |
額定頻率 | Hz | 50 |
水平母線 | 額定電流 | A | ≤6300 |
額定短時耐受電流(Icw) | kA | 30,50,80,100(1s有效值) |
額定峰值耐受電流(Ipk) | kA | 63,105,176,220(0.1s最大值) |
垂直母線 | 額定最大工作電流 | kA | ≤1 |
額定短時耐受電流 | kA | 30,50 |
額定峰值耐受電流 | kA | 63,105 |
防護等級 |
|
| IP30 IP40 |
◎開關柜類型
a. 受電、母聯柜
采用國內外的各種類型的框架式斷路器如MT、E、3WL等系列斷路器作為總開關,實現受電或母聯功能。
b. 動力中心柜(PC)
采用國內外的各種類型的框架式斷路器如MT、E、3WL等系列斷路器進行配電。
c. 電動機控制中心(MCC)柜及無功功率補償柜
◎抽屜類型
有五種尺寸都是以8E(200mm)高度為基準,其有效元器件安裝高度為1800mm.
8E/4:有8E高度空間組裝4個抽屜單元。
8E/2:有8E高度空間組裝2個抽屜單元。
8E:有8E高度空間組裝1個抽屜單元。
16E:有16E(400mm)高度空間組裝1個抽屜單元。
24E:有24E(600mm)高度空間組裝1個抽屜單元。
以上五種抽屜單元可在一個柜體作單一組裝,也可作混合組裝。一個柜體中作單一組裝最多容納抽屜單元數見下表所示:
抽屜形式 | 8E/4 | 8E/2 | 8E | 16E | 24E |
false最多容納單元數 | 36 | 18 | 9 | 4 | 3 |
◎固定分隔柜
有三種尺寸都是以1單元(200mm)高度為基準,其有效元器件安裝高度為1800mm.
1單元:200mm高度空間組裝1個分隔單元。
2單元:400mm高度空間組裝1個分隔單元。
3單元:600mm高度空間組裝1個分隔單元。
3單元允許最大電流為800A。
以上三種分隔單元可在一個柜體作單一組裝,也可作混合組裝。一個柜體中作單一組裝最多容納分隔單元數見下表所示:
◎柜體的分區設計
1、MCC柜
抽出式MCC柜內分成三個隔室,即柜后部的水平母線隔室,柜前部左邊的功能單元隔室,柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料合成的功能板分隔,電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。
固定分隔MCC柜內分成三個隔室,即柜后部的水平母線隔室,柜前部左邊的功能單元隔室,柜前部右邊的電纜隔室。電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。固定分隔柜特點:a.此類功能單元保留了固定單元結構簡單操作方便的優點,同時也有抽屜柜功能單元分隔明確、隔離可靠的特點,適用于配電回路或電動機控制回路均可。b.插入式元件可以抽出來進行維護或更換不需要切斷電源。這類元件的使用,可以保證在設備維護時只要將相應回路的元件抽出即可,而不會影響到整個配電系統的其他回路。
MCC(電動機控制中心)的抽屜分為以下五種:
8E/4:高200×寬150×深400mm
8E/2:高200×寬300×深400mm
8E:高200×寬600×深400mm
16E:高400×寬600×深400mm
24E:高600×寬600×深400mm
MCC(電動機控制中心)的固定分隔分為以下三種
1單元:高200×寬600×深400mm
2單元:高400×寬600×深400mm
3單元:高600×寬600×深400mm
2、PC柜
PC柜內劃分成四個隔室:
水平母線隔室:在柜的后部或上部;
功能單元隔室:在柜前上部或柜前左邊;
電纜隔室:在柜前下部或柜前右邊或柜后;
控制回路隔室:左柜前上部、柜前上部
分隔措施:
水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。
控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。
左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。
主電路與輔助電路之間設計成分隔結構、儀表、信號燈和按鈕等組成的輔助電路單元,均安裝于塑料儀表板上。
3、無功功率補償柜
母線室位于柜前上部,功能單元隔室位于柜前。母線室與功能單元隔室之間用鋼板隔開。
◎母線系統
PC MCC(單面操作) MCC(雙面操作)
主母線布置在開關柜的背部(母線小室內),可分為上下層。
配電母線用于功能單元組件和母線之間的聯接,垂直分布在母線小室內。
訂貨須知:
訂貨時應提供下列資料:
◎主電路配電系統圖和平面布置圖,額定工作電壓,額定工作電流,保護裝置額定電流以及必要的技術參數;
◎標明進出線電纜或母線槽規格;
◎開關柜的主要電氣元件的型號、規格及參數;
◎如開關柜之間或進線柜需要母線橋或母線槽的,需注明跨度、距地高度等具體要求數據;
◎開關柜使用在特殊環境條件時,應在訂貨時詳細說明;
◎開關柜表面的顏色及其他具體要求也要說明。
